Electrobomba Sumergible GM 8″

Línea AI SP77

Línea HF 8140 – 8200



Descripción

CARACTERISTICAS Y MATERIALES

  • Se caracteriza por: su escaso peso, es una bomba LIVIANA integramente construida en chapa de Acero Inoxidable soldado, con 4 flejes de sujeción los que ensamblan toda la bomba.
  • Máxima persistencia: a la corrosión
  • Caudal máximo: Q=120 m3/h
  • Potencia: 7,5 a 100 HP
  • Ø máximo: 200 mm
  • Aspiración y descarga: Acero Inoxidable AISI 304
  • Regilla Filtrante: Acero Inoxidable AISI 304
  • Eje: Acero Inoxidable AISI 431
  • Manchón de Acople: Acero Inoxidable AISI 304
  • Cuerpo de la bomba: Acero Inoxidable AISI 304
  • Válvula de retención: Acero Inoxidable AISI 304
  • Impulsores: Acero Inoxidable AISI 304 con fijación cónica
  • Cojinetes radiales: tipo Goodrich
  • Bulones, tuercas y flejes: Acero Inoxidable AISI 304
  • Brida: de acuerdo con el estándar NEMA 6” y 8″ según potencia

BOMBAS SUMERGIBLES GM DE HIERRO FUNDIDO 8″

CARACTERISTICAS Y MATERIALES

  • Caudal: hasta 200 m3/h
  • Altura: hasta 370 mca.
  • Eje de bomba: en AISI 420
  • Impulsores: en bronce SAE 65 con anclaje cónico, conos en acero SAE 1045
  • Cámaras: en Hierro Fundido de grano fino
  • Cámaras: abulonadas entre si 8 bulones de 3/8″
  • Diseño: Innovador propio de Acople Bomba-Motor
  • Fleje: cubre cable y filtro de aspiración en acero inoxidable
  • Válvula de retención: incorporada
  • Diámetro de salida: 5″
  • Acople a motores: de 6″ y 8″ en arranque directo o estrella-triángulo
  • Máxima temperatura: del líquido: 25º C
  • Máxima presencia de sólidos: 50 g/m3
  • Sentido de giro: antihorario

Modelos

GM AI-SP77


GM HF – 8140

GM HF – 8200

Curvas y Dimensiones

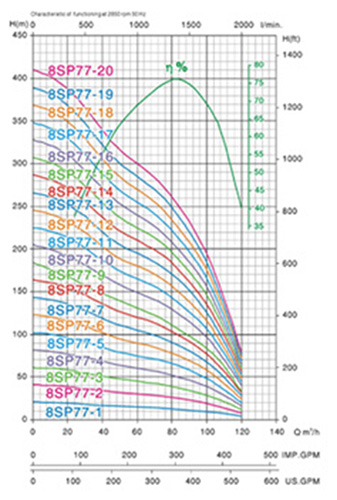

Curvas GM AI – SP877

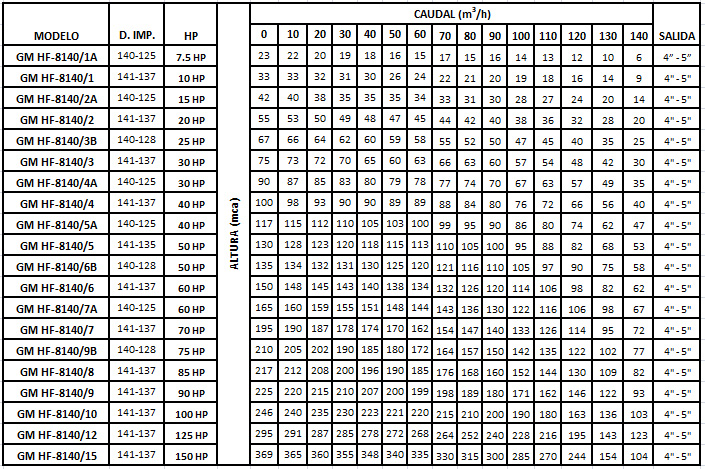

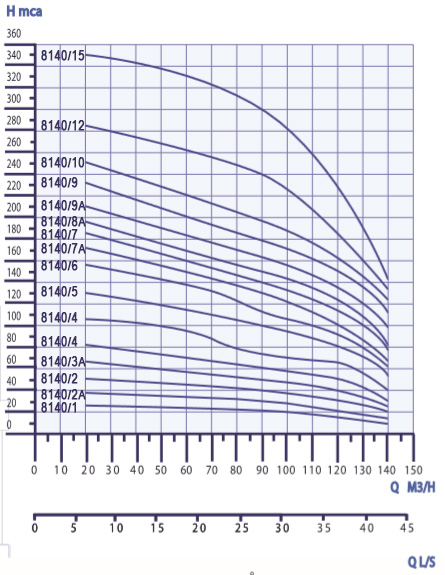

Curvas GM HF – 8140

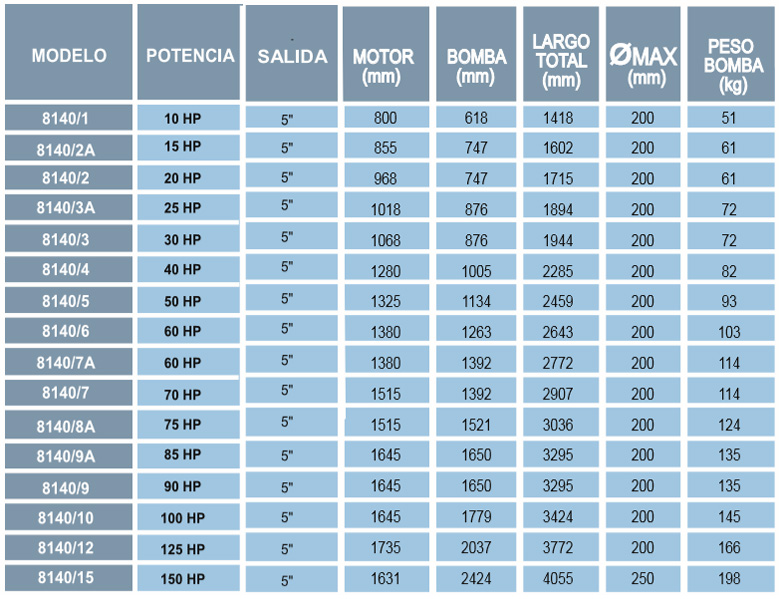

Dimensiones GM HF – 8140

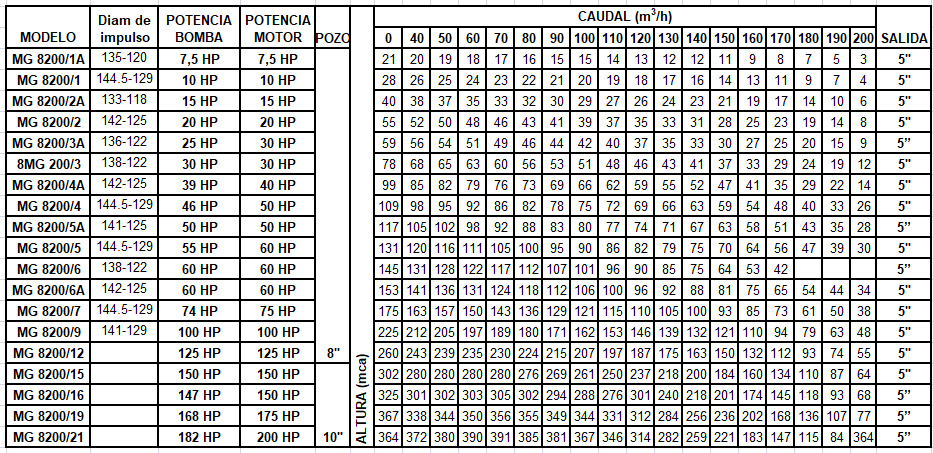

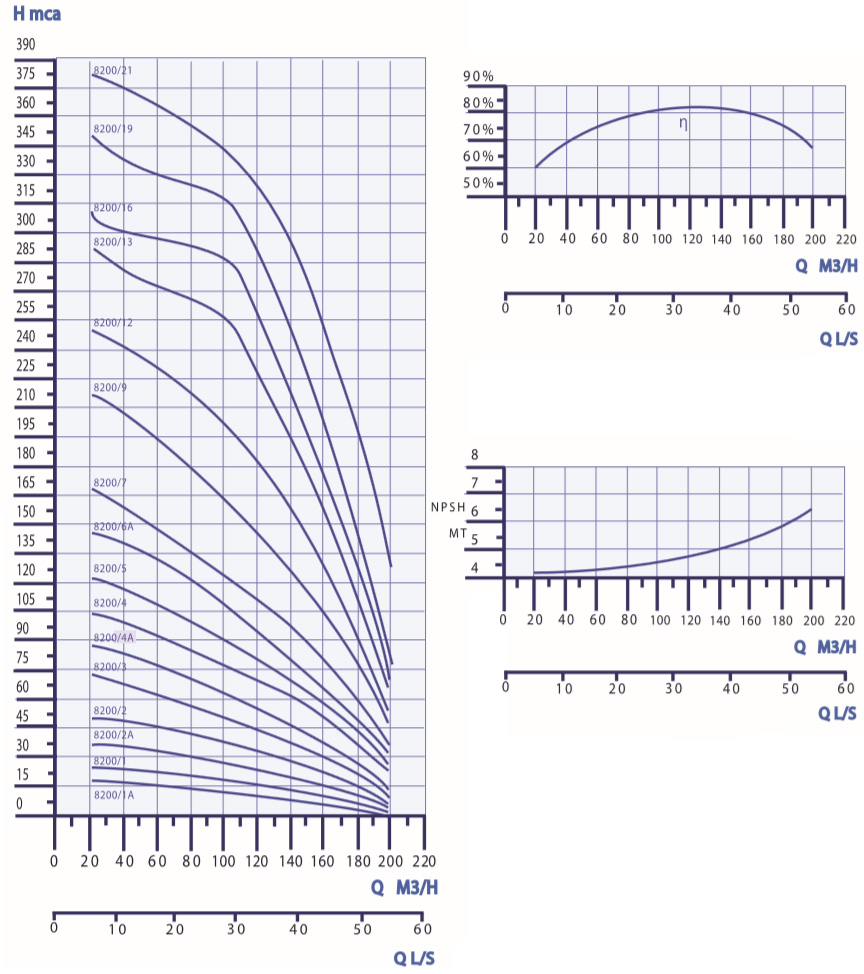

Curvas GM HF – 8200

Dimensiones GM HF – 8200



Características

MOTOR SUMERGIBLE REFRIGERADO EN AGUA 8″

  • Cumpla los requisitos de la norma iec34-1 con una configuración lubricada de refrigeración por agua sellada, sin tracción.
  • La dimensión de la brida y la ranura cumplen con los requisitos de la norma NEMA (Asociación Nacional de Manufactura Eléctrica de EE. UU.).
  • Las carcasas exteriores del motor y los ejes están hechos de acero inoxidable, así como las fijaciones. Otras piezas son anticorrosivas.
  • El cojinete principal y el cojinete de empuje tienen el carácter de anti desgaste y llevan a cabo una mayor carga de empuje.
  • Con instalación anti-arena y membrana de equilibrio de presión de caucho butilo reformada.

PROPIEDADES

  • Potencia: trifásica, 5.5kw-37kw
  • Voltaje y frecuencia: trifásico, 380V / 460V, 50 / 60Hz.
  • Clase de dispositivo de protección: IP68. Comienzo máximo por hora: 30 veces
  • La temperatura del agua circundante no debe ser superior a 30?
  • El contenido de sólido no debe ser superior al 0,01%.
  • Valor de pH del agua: 6.5-8.0 Carga de empuje: 35,000N.
  • Cable plano con cable a tierra individual: 3×6.0mm2 o 3x25mm2 cable de conexión impermeable Longitud: 4-5m

Trifásico

Motor en baño de agua de 8″ » trifásico 380 / 415V 50Hz

FABRICACION DE EQUIPOS ELECTROSUMERGIBLES A SUS NECESIDADES
