Electrobomba Sumergible GM 6″

Línea AI SP30 – SP60
Línea NORYL DS – ES – GS
Línea HF 675 – 6140

Descripción

Bomba sumergible Acero Inoxidable 6″

CARACTERISTICAS Y MATERIALES

  • Se caracteriza por: su escaso peso, es una bomba LIVIANA integramente construida en chapa de Acero Inoxidable soldado, con 4 flejes de sujeción los que ensamblan toda la bomba.
  • Máxima persistencia: a la corrosión
  • Caudal máximo: Q=72 m3
  • Potencia: 4 a 40 HP
  • Ø máximo: 125 mm
  • Aspiración y descarga: Acero Inoxidable AISI 304
  • Regilla Filtrante: Acero Inoxidable AISI 304
  • Eje: Acero Inoxidable AISI 431
  • Manchón de Acople: Acero Inoxidable AISI 304
  • Cuerpo de la bomba: Acero Inoxidable AISI 304
  • Válvula de retención: Acero Inoxidable AISI 304
  • Impulsores: Acero Inoxidable AISI 304 con fijación cónica
  • Cojinetes radiales: tipo Goodrich
  • Bulones, tuercas y flejes: Acero Inoxidable AISI 304
  • Brida: de acuerdo con el estándar NEMA 4” y 6″ según potencia


BOMBAS SUMERGIBLES GM DE NORYL 6″

  • Eje de bomba en AISI 431
  • Impulsores en polímero de alta densidad-PRO (noryl)
  • Tornillos y tuercas de AISI 304
  • Cojinetes en caucho de alta densidad resistente al desgaste
  • Filtro en AISI 304
  • Válvula de retención incorporada
  • Acople y descarga de bomba en fundición gris
  • Conexión de bridas con motor de acuerdo a los estándar de NEMA
  • Acople a motores de 4″ y 6″ en arranque directo o estrella-triángulo
  • Máxima temperatura del líquido: 25 C
  • Máxima presencia de sólidos: 100 g/m3


BOMBAS SUMERGIBLES GM DE HIERRO FUNDIDO 6″

  • Eje de bomba en AISI 420
  • Impulsores en bronce SAE 65 con anclaje cónico, conos en acero SAE 1045
  • Cámara en hierro fundido de grano fino
  • Cámaras abulonadas
  • Diseño innovador propio de Acople Bomba-Motor
  • Fleje cubre cable y filtro de aspiración en acero inoxidable
  • Válvula de retención incorporada
  • Acople a motores de 4″ y 6″ en arranque directo o estrella-triángulo
  • Máxima temperatura del líquido: 25 C
  • Máxima presencia de sólidos: 50 g/m3
  • Sentido de giro: antihorario


Instalación Vertical u Horizontal

Modelos

Bombas GM-N-DS 6″

Bombas GM-N-ES 6″

Bombas GM-N-GS 6″


Bombas GM-AI-SP30 5″



Bombas GM-AI-SP60 6″


Bombas GM-HF-675 6″

Bombas GM-HF-6140 6″

Curva de rendimiento y diminsiones

Curvas GM-N-DS 6″

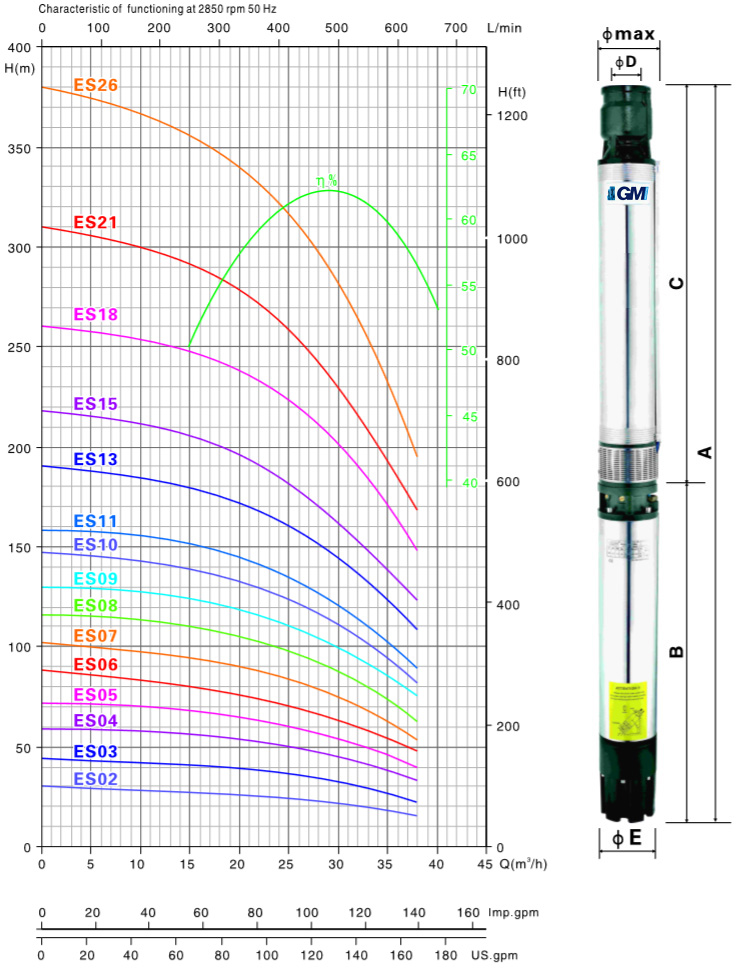

Curvas GM-N-ES 6″

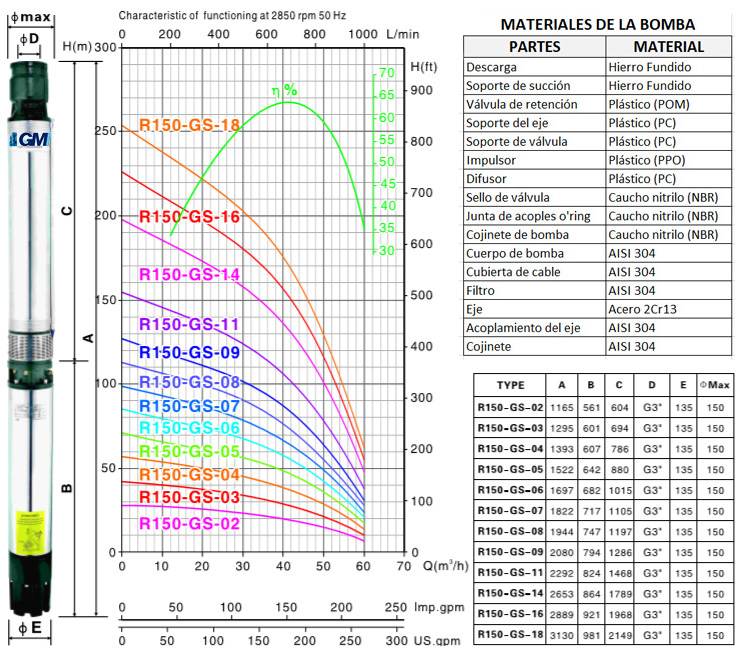

Curvas GM-N-GS 6″

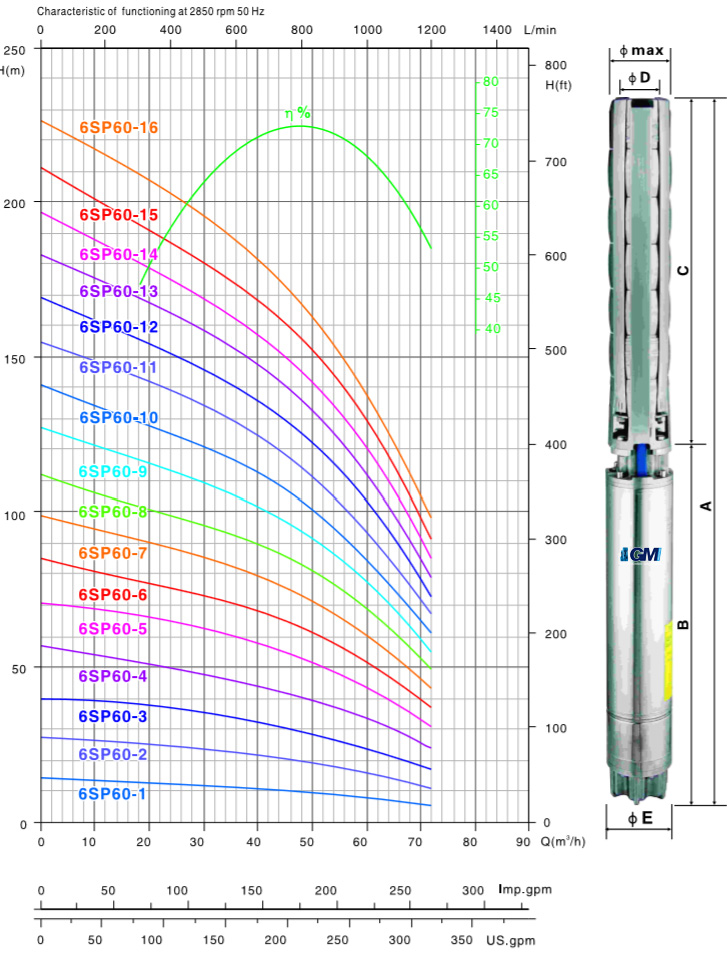

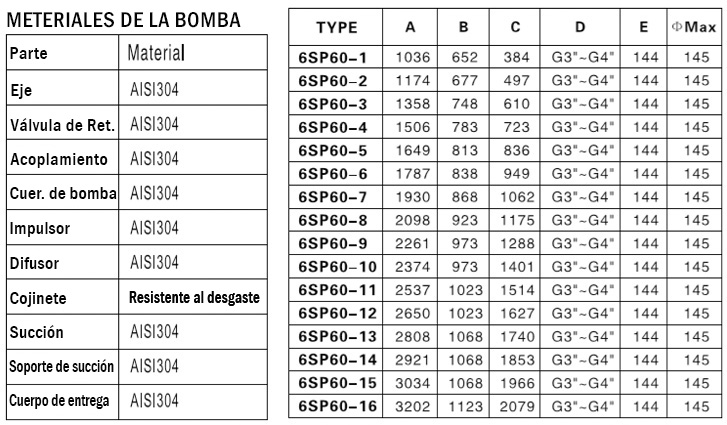

Curvas GM-N-SP60 6″

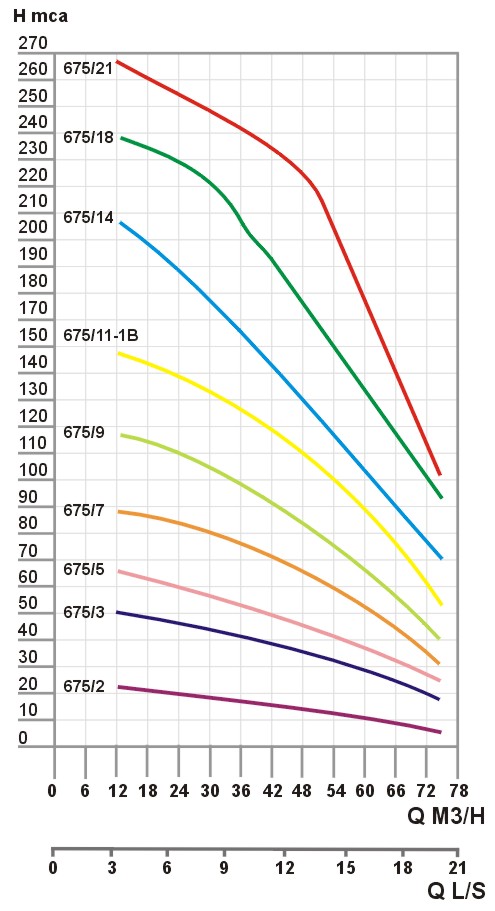

Curvas GM-HF-675 6″

Características

MOTOR SUMERGIBLE REFRIGERADO EN ACEITE 6″

  • Cumplir con los requisitos de la norma IEC S34-1 con eje completamente sellado.
  • Conector de brida estándar NEMA de 6 pulgadas.
  • El rotor está montado sobre rodamientos, a la parte superior, rígido a bola en la parte inferior, de contacto angular logrando una alta capa axial.
  • Carga de empuje: 15,500N para motores de 15kw o menos; 30000N para motores de 18.5kw-45kw.
  • El sistema de stanqueidad está dotado en la parte superior con un sello mecánico protegido con un deflector antiarena, en la parte inferior un diafragma compensador de presión en goma butílica.

PROPIEDADES

  • Potencia: trifásica, 5.5kw-45kw
  • Voltaje: trifásico, 400V ± 10%, arranque directo o estrella triángulo de 50Hz
  • Clase de dispositivo de protección: IP68
  • Clase de aislamiento: F
  • Temperatura máxima: 20°
  • Flujo de agua mínimo a través del motor: 16 cm / s
  • Valor de pH del agua: 6.5-8.0
  • Máximo de arranques por hora: 7 veces.
  • Cable plano con cable a tierra individual: cable de conexión impermeable de 3×6.0mm 2 o 3×10.0mm 2
  • Longitud del cable: 1.54m

MOTOR SUMERGIBLE REFRIGERADO EN AGUA 6″

  • Cumple con los requisitos de la norma IEC 34-1 refrigeración por agua.
  • La dimensión de la brida y la ranura cumplen con los requisitos de la norma NEMA 4″ y 6″.
  • Las carcasas exteriores del motor y los ejes están hechos de acero inoxidable, así como las fijaciones. Otras piezas son anticorrosivas con tratamientos de cataforesis.
  • Los cojinetes radiales y el cojinete de empuje axial tienen el carácter de ANTIDESGASTE.
  • Con instalación anti-arena en el sello mecánico y membrana de equilibrio de presión de caucho butilo.

PROPIEDADES

  • Potencia: trifásica, 5.5kw-37kw
  • Voltaje y frecuencia: trifásico, 380V / 460V, 50 / 60Hz.
  • Clase de dispositivo de protección: IP68. Comienzo máximo por hora: 7 veces
  • La temperatura del agua circundante no debe ser superior a 20°
  • El contenido de sólido no debe ser superior al 0,01%.
  • Valor de pH del agua: 6.5-8.0 Carga de empuje: 35,000 N.
  • Cable plano con cable a tierra individual: 3×6.0 mm2 o 3×25 mm2 según potencia.
  • Longitud: 4-5 m

Trifásico

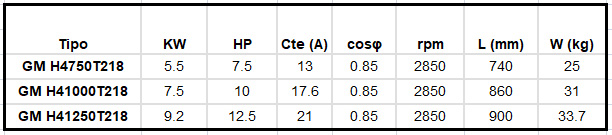

Motor refrigerado en baño de Aceite de 4 «trifásico 380 / 415V 50Hz

Motor refrigerado en baño de Aceite de 5 «380V 50Hz trifásico

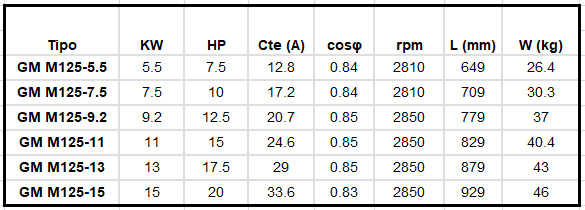

Motor refrigerado en baño de Aceite de 6″ trifásico 380 / 415V 50Hz

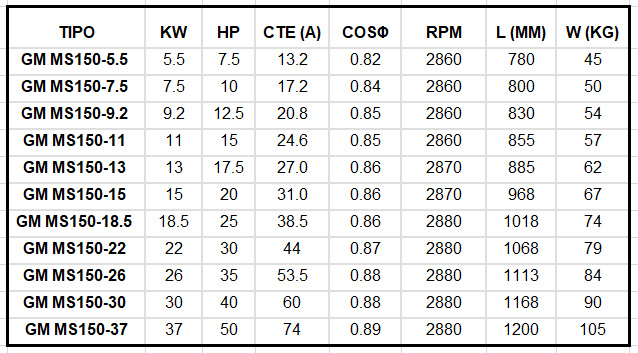

Motor refrigerado en baño de Agua de 6″ trifásico 380 / 415V 50Hz

FABRICACION DE EQUIPOS ELECTROSUMERGIBLES A SUS NECESIDADES
