Descripción

Bomba sumergible 4″ – Línea Estandar: BF – DF – MA – DG

Bomba GM 4 pulgadas

CARACTERISTICAS Y MATERIALES

Aspiración y descarga: en aleación de bronce latón
Regilla Filtrante: Acero Inoxidable AISI 304
Eje: Acero Inoxidable AISI 431
Manchón de Acople: Acero Inoxidable AISI 304
Cuerpo de la bomba: Acero Inoxidable AISI 304
Válvula de retención: Termoplástico de alta rigidez (POM)
Impulsores: Plástico de alta intensidad (PPO)
Difusores: Termoplástico de alta rigidez (POM) con inserto de acero inoxidable en el centro y cojinete de goma resistente al desgaste
Bulones y tuercas: Acero Inoxidable AISI 304
Brida: de acuerdo con el estándar NEMA 4”

Bomba sumergible 4″ – Línea Antibloqueo: ST

CARACTERISTICAS Y MATERIALES

La principal característica de esta bomba es que está diseñada con impulsores de Noryl del tipo flotante que reduce los requerimientos de torque en los arranques, permitiendo el pasaje de arena sin que la bomba se bloquee.

Aspiración y descarga: Microfusión de Acero Inoxidable AISI 304
Regilla Filtrante: Acero Inoxidable AISI 304
Eje: Acero Inoxidable AISI 431
Manchón de Acople: Acero Inoxidable AISI 304
Cuerpo de la bomba: Acero Inoxidable AISI 304
Válvula de retención: Acero Inoxidable Microfundido
Impulsores: Tipo flotante en Noryl
Difusores: Policarbonato con fibra de vidrio con insertos de Acero Inoxidable en el centro y coginetes de goma resistentes al desagote
Bulones y tuercas: Acero Inoxidable AISI 304
Brida: Microfundida en Acero Inoxidable de acuerdo con el standar, NEMA 4”

Modelos

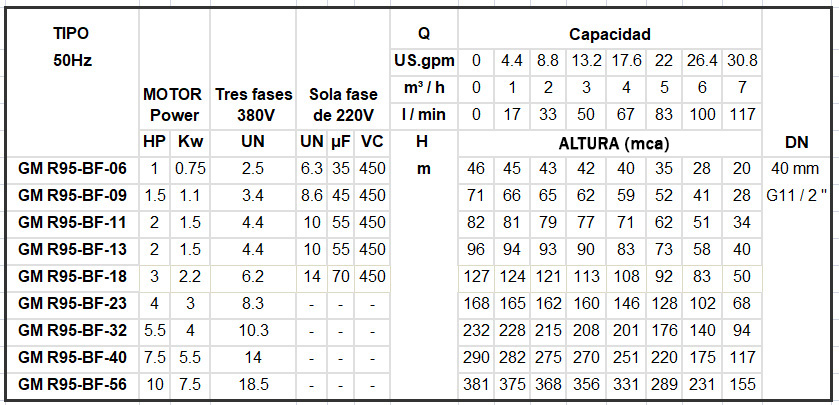

Bombas BF 4″ / 7.000 litros

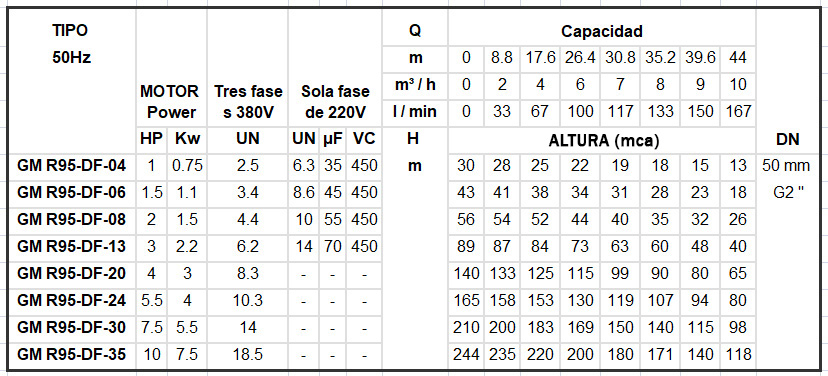

Bombas DF 4″ / 10.000 litros

Bombas MA 4″ / 16.000 litros

Bombas DG 4″ / 20.000 litros

Bombas ST8 4″ / 8.400 litros

Bombas ST18 4″ – 24.000 litros

Curvas de rendimiento y Dimensiones

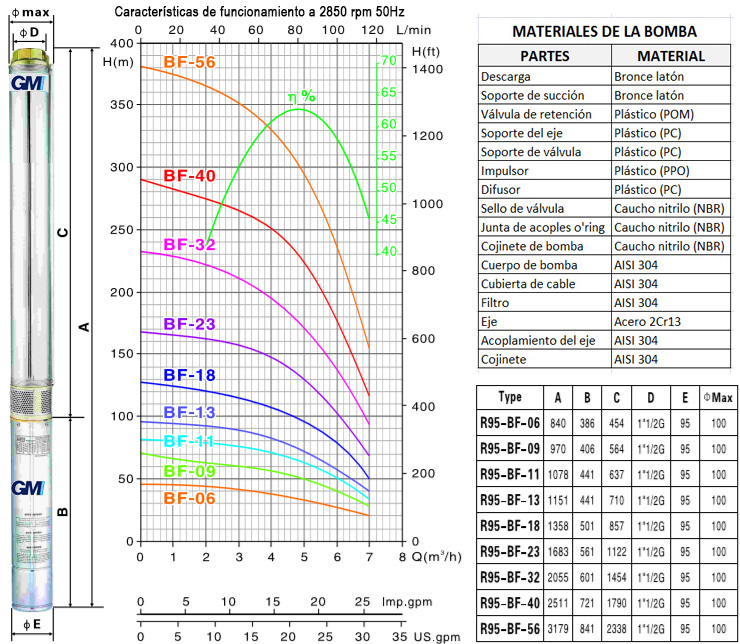

Curvas BF 4″ / 7.000 lt

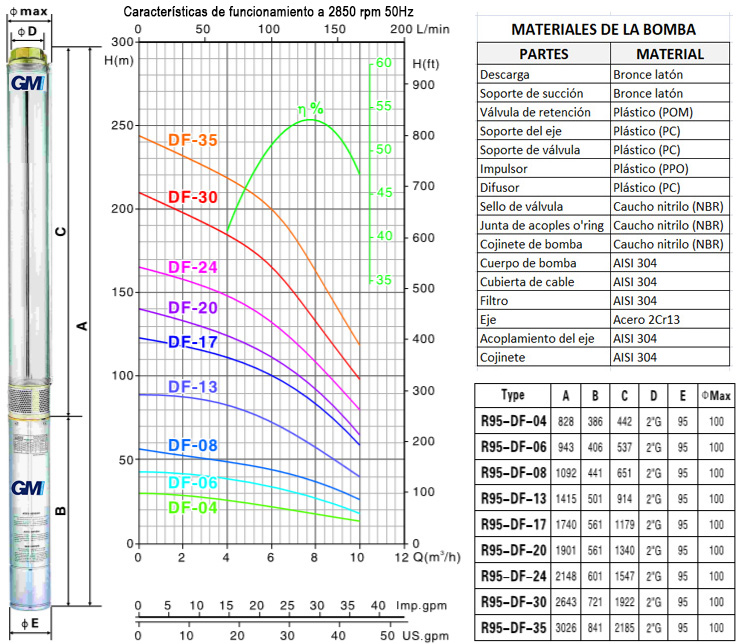

Curvas DF 4″ / 10.000 lt

Curvas MA 4″ / 16.000 lt

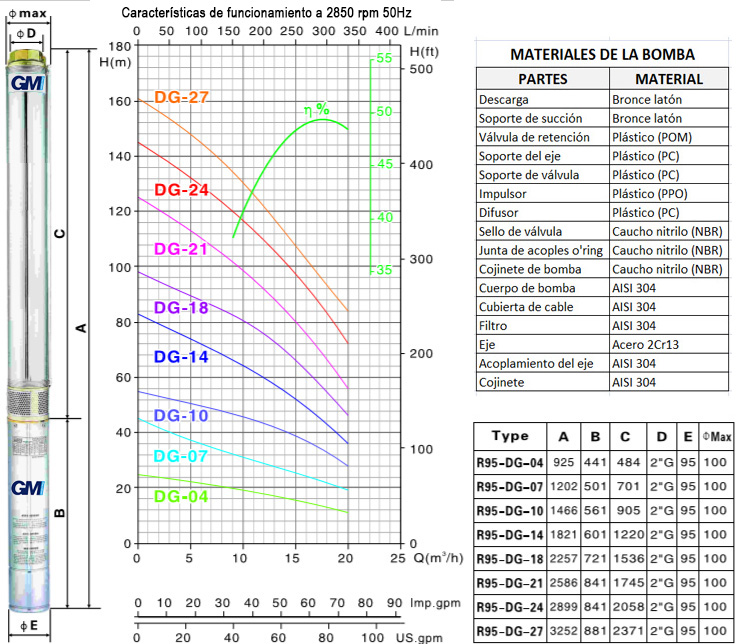

Curvas DG 4″ / 20.000 lt

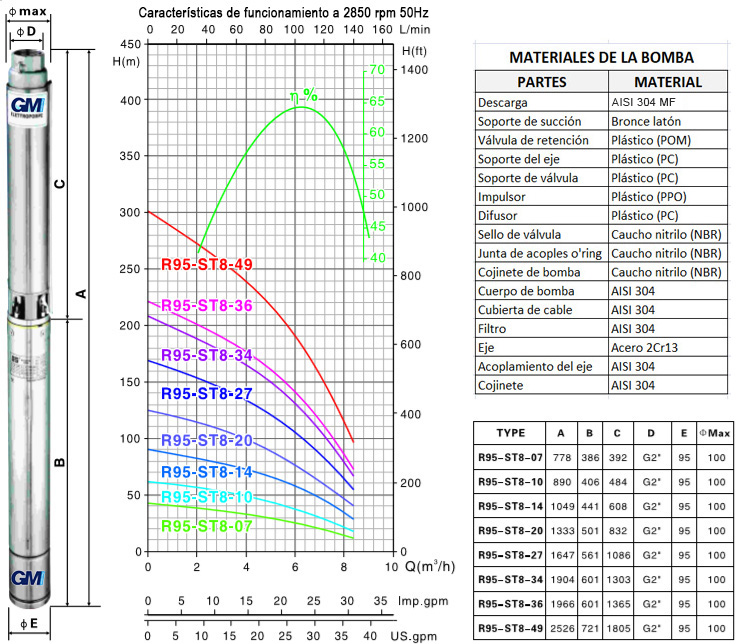

Curvas ST8 4″ / 8.400 lt

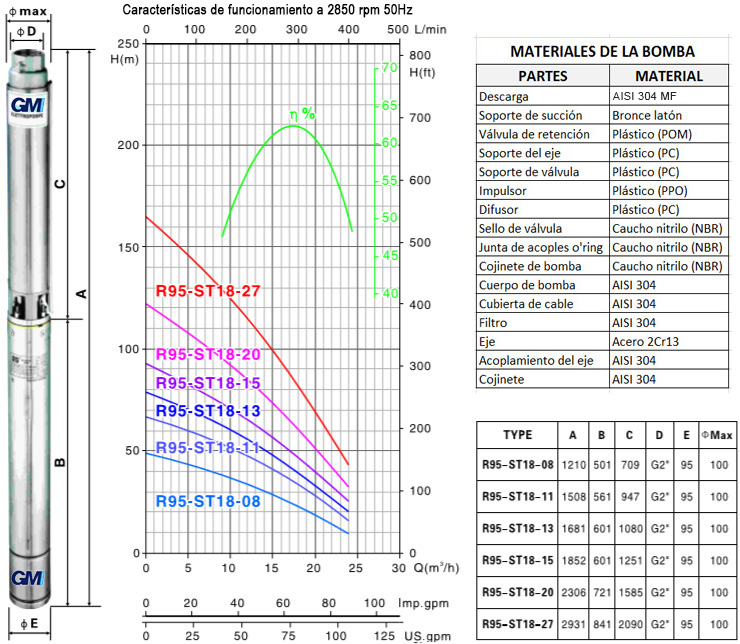

Curvas ST18 4″ / 24.000 lt

Características

Motor en baño de aceite

Conforme al estándar internacional de IEC34-1, CE, motor asíncrono de bloque completo con rotor de jaula ardilla.
Cubierta exterior, eje y fondo hechos de acero inoxidable 304.
Soporte superior de aleación de latón, hierro electroforético o acero inoxidable.
Los rodamientos de bolas de contacto angular suecos o productos equivalentes pueden asumir una mayor carga de empuje.
Cierre mecánico italiano.
Dispositivo de ajuste automático a presión fabricado en goma butílica reformada resistente al aceite y al agua.
El conector de brida cumple con el estándar de NEMA (Asociación Nacional de Fabricación Eléctrica de EE. UU.).
El alambre recubierto de laca cumple con el estándar estadounidense de NEMA MW37-C.

PROPIEDADES

Potencia: monofásica: 0.25kW-2.2kW, trifásica: 0.55kW-7.5kW
Voltaje: monofásico: 220 / 230V (-6% + 10%) o 230 / 240V (+ 6% -10%) 50Hz
trifásico: 230V o 400V ± 10% 50Hz
Carga de empuje: 1500N (0.25kW-0.75kW)
2500N (1.1kW-2.2kW)
4500N (3.0kW-7.5kW)
Grado de protección: IP68
Aislamiento: Clase F
Temperatura ambiente máxima: 35 ℃
Flujo de colisión mínimo a lo largo del motor: 8 cm / seg.
Máximos arranques por hora: 30 veces.
Profundidad máxima sumergida: 100 metros.
Montajes verticales u horizontales en posición de hasta 2.2kW
Cable plano a prueba de agua 4×2.0mm ² con cable de tierra aislado
Dimensión: 19.2×6.2mm ²
Longitud: 1.1-1.5m (0.25-3.0kW); 2.3-2.5m (4.0-5.5kW); 2.8-3.0m (7.5 kW)
Se pueden proporcionar productos con requisitos especiales por parte de los clientes.
